    اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الأحد 24 أبريل 2011, 10:33 am

    أصنع بنفسك اصغر جهاز تجسس علي الاطلاق 1.5 سنتميتر
    الجهاز صوتي
    قدرة الدائرة =0.005وات تقريبا" يعني اقصي مسافة له 8 امتار تقريبا"

    ومن ثم يمكن الاستعانة بمستقبل صغير خارج نطاق المكان الموضوعة به الدائرة وارسالها مرة اخري الي اقصي بعد ممكن

    نستعمل في هذا الجهاز ان شاء الله الترانزيستورات الصغيره جدا
    التفاصيل والصور:
    1/ نستخرج ترانزيستور مع مراعاة الترقيم كما يظهر بالصورة
    2/ وكذلك مكثفات c47 c52 c25 يوجد ترقيمها علي البوردة
    3/ المقاومات 150 أوم ،20كيلو أوم ،30 كيلو أوم


    4/ ملف الارسال = 250 ميكرو متر تقريبا" 8 لفات أو عشرة
    5/ مايك جهاز محمول (موبايل) كبسولي


    6/ دبّوس ليستخدم كهوائي


    7/ قطعة باكسولين 2×1 ســـــم


    8/ حجر ساعة يكون صالح وجيد



    الخطوة التالية هي قياس القطع للتأكد من حقيقة امرها
    ثم نبدأ في تركيب الدائرة
    تنويه
    الكاوية المستخدمة هي كاوية Hot Air
    ترص القطع كما بالمخطط وتثبت بلاصق له القدرة علي تحمل الحرارة
    ومن ثم يبدأ توصيلهم باللحام كما بالخريطة التالية



    الشكل للتصميم علي البوردة:


    شكل رقم 2


    الخطوة التالية هي العثور علي قطعة حديد 1.5 × 0.5 ســم ليثبت عليها الهوائي ( الدبوس)










    وايضا" توصيل المايك بعد وضع ورقة مقوي علي مكونات الدائرة


    وكذلك اسلاك التيار توصل علي قطعتين معدنيتين او نحاس لو توفر ليضع بينهما حجر الساعة لسهولة استخراجة عندما لانريد استخدام الجهاز ككل الدائر لاتاخذ حيز كبير بعد ذلك تلف الجهاز بورقة مقوي كما تري حجم الجهاز ليس بالحجم الكبير اجماليا"




    حجم الجهاز بدون الاريال:


    *************************************************************************************************************************
    *************************************************************************************************************************


    وبكدا نكون انتهينا من تصميم الجهاز بقي طرق وضعه داخل الغرفة او المكتب المراد التنصت عليه

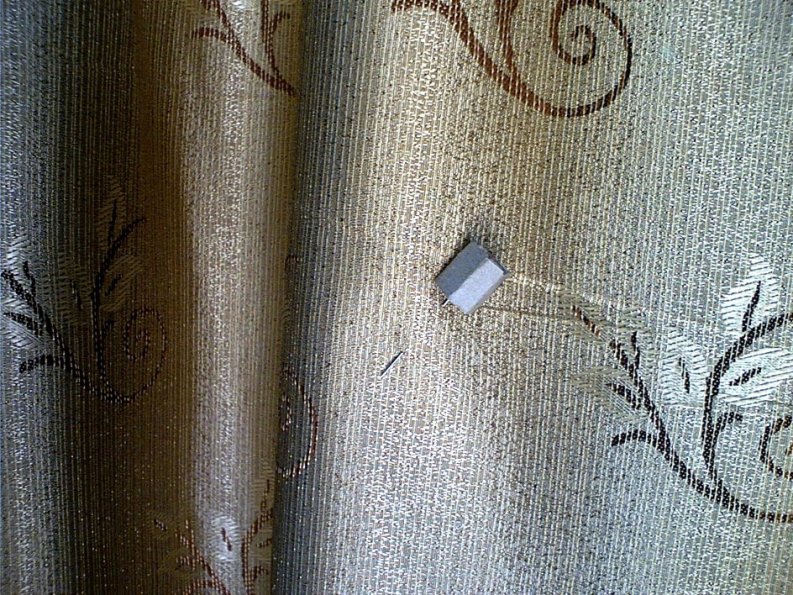

    اولا بواسطة الدبوس وده سبب اختيار الدبوس ليكون هوائي يوضع علي الستار بطريقة تخفيه عن الانظار انظر الصورة:


    ثانيا" غرسه علي الجدران علي الاكواع او مكان مناسب بحيث يحجبه منه الرؤية أنظر الصورة:






    ويمكن لصق عليه مغنطيس دائم صغير بعد وضع قطعة معدنيه اسفل المغنطيس وفلينه بسمك 1 سم لكي لايتأثر ملف الارسال او يتوقف لوضع الدائرة علي المكاتب او النوافذ والجدران الحديدية



    لايمكن ثبيته علي اي جهاز اكتروني يعمل قد يكشف امره اذا كاسيت كبير او تلفزيون نتيجة للموجات الصادره منه وكذلك لو كان كمبيوتر فلا يعمل لسبب توترات البور سبلاي تشوش علي ادائه وحتي لو استثنينا هذه المشكله فيوجد ضجيج علي الكمبيوتر سببه مراوح التبريد لازم نختار مكان مناسب للجهاز ليس به صوت آله تعمل حتي تستطيع استقبال ادني مستويات تحادث بين الاشخاص

    =================================================
    =================================================
    =================================================
    =================================================
    =================================================
    قريبا جدا علي الموقع الجديد حنرفع كتاب داتا شيت باللغة العربيه لجميع العناصر الالكترونية وعلشان يكون الكلام بجد حمل الترانزيستور البديل لهذه الدائرة
    إضغط لتحميل النسخة التجريبية

    التحميل حصري علي الموقع ومجانا وحايكون في رابط في منتدي القرية الإلكترونية وكذلك علي منتدي القريه الإلكترونية 2
    بعد موافقة إدارة القريتين

    =================================================
    =================================================
    =================================================
    =================================================
    =================================================











    ▓▓▓▓▓▓▒▒▒▒▒▒░░░░░░

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الأحد 24 أبريل 2011, 10:54 am

    جهاز تجسس صغير علي شكل حشرة










    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الأحد 24 أبريل 2011, 10:56 am

    اصغر كاميرا تجسس بالعالم



    سالي
    عضو

    عدد المساهمات عدد المساهمات : 10
    الـنـقـاط الـنـقـاط : 47
    مستوي العضو : 0
    تاريخ : 17/09/2010

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف سالي في الأربعاء 18 مايو 2011, 10:55 am

    بابكر عبيد الله كتب:أصنع بنفسك اصغر جهاز تجسس علي الاطلاق 1.5 سنتميتر
    الجهاز صوتي
    قدرة الدائرة =0.005وات تقريبا" يعني اقصي مسافة له 8 امتار تقريبا"



    إذا كنت ترغب في تشغيله من هيكل الكمبيوتر ما نقوم به؟

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الجمعة 27 مايو 2011, 9:25 pm







    [/quote] المشاركه كتبت بواسطه سالي إذا كنت ترغب في تشغيله من هيكل الكمبيوتر ما نقوم به؟[quote]




    عزرا للتأخير في الرد لم انتبه للسؤال

    طبعا المعروف عن اجهزه التجسس والشائع انها توضع علي المكاتب بعيدا عن الاجهزه السمعيه مثل الدكتافون والهاتف وسماعات الكمبيوتر وده طبعا لسببين تقريبا
    الاول حتي لايكشف امرها بواسطه الطنين علي الاجهزه السمعيه او رؤيتها اذا لم تخبأ جيدا" مثلا" السبب التاني مراعاة سهولة استخراجها اذا لم يستفد منها او اذا تعطل لأي سبب من الاسباب فمافي داعي لوضعها اذن علي جهاز cpu فالكمبيوتر يهتز بفعل مراوح الكولر اجهزة الكمبيوتر لها مراقبتها الخاصه بطرق مختلفه تماما"


    مهندسه
    .
    .

    عدد المساهمات عدد المساهمات : 43
    الـنـقـاط الـنـقـاط : 940
    مستوي العضو : 0
    تاريخ : 31/08/2010
    العمر : 27
    مسقط الرأس : عطبرة

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف مهندسه في الثلاثاء 14 يونيو 2011, 11:15 am

    سالي كتب:
    بابكر عبيد الله كتب:أصنع بنفسك اصغر جهاز تجسس علي الاطلاق 1.5 سنتميتر
    الجهاز صوتي
    قدرة الدائرة =0.005وات تقريبا" يعني اقصي مسافة له 8 امتار تقريبا"
    ومن ثم يمكن الاستعانة بمستقبل صغير خارج نطاق المكان الموضوعة به الدائرة وارسالها مرة اخري الي اقصي بعد ممكن

    نستعمل في هذا الجهاز ان شاء الله الترانزيستورات الصغيره جدا
    التفاصيل والصور:
    1/ نستخرج ترانزيستور مع مراعاة الترقيم كما يظهر بالصورة
    2/ وكذلك مكثفات c47 c52 c25 يوجد ترقيمها علي البوردة
    3/ المقاومات 150 أوم ،20كيلو أوم ،30 كيلو أوم
    4/ ملف الارسال = 250 ميكرو متر تقريبا" 8 لفات أو عشرة
    5/ مايك جهاز محمول (موبايل) كبسولي
    6/ دبّوس ليستخدم كهوائي
    7/ قطعة باكسولين 2×1 ســـــم
    8/ حجر ساعة يكون صالح وجيد

    الخطوة التالية هي قياس القطع للتأكد من حقيقة امرها
    ثم نبدأ في تركيب الدائرة
    تنويه
    الكاوية المستخدمة هي كاوية Hot Air
    ترص القطع كما بالمخطط وتثبت بلاصق له القدرة علي تحمل الحرارة
    ومن ثم يبدأ توصيلهم باللحام كما بالخريطة التالية

    الشكل للتصميم علي البوردة:
    شكل رقم 2
    الخطوة التالية هي العثور علي قطعة حديد 1.5 × 0.5 ســم ليثبت عليها الهوائي ( الدبوس)
    وايضا" توصيل المايك بعد وضع ورقة مقوي علي مكونات الدائرة

    وكذلك اسلاك التيار توصل علي قطعتين معدنيتين او نحاس لو توفر ليضع بينهما حجر الساعة لسهولة استخراجة عندما لانريد استخدام الجهاز ككل الدائر لاتاخذ حيز كبير بعد ذلك تلف الجهاز بورقة مقوي كما تري حجم الجهاز ليس بالحجم الكبير اجماليا"
    وبكدا نكون انتهينا من تصميم الجهاز بقي طرق وضعه داخل الغرفة او المكتب المراد التنصت عليه
    اولا بواسطة الدبوس وده سبب اختيار الدبوس ليكون هوائي يوضع علي الستار بطريقة تخفيه عن الانظار انظر الصورة:
    ثانيا" غرسه علي الجدران علي الاكواع او مكان مناسب بحيث يحجبه منه الرؤية أنظر الصورة:
    ويمكن لصق عليه مغنطيس دائم صغير بعد وضع قطعة معدنيه اسفل المغنطيس وفلينه بسمك 1 سم لكي لايتأثر ملف الارسال او يتوقف لوضع الدائرة علي المكاتب او النوافذ والجدران الحديدية
    لايمكن ثبيته علي اي جهاز اكتروني يعمل قد يكشف امره اذا كاسيت كبير او تلفزيون نتيجة للموجات الصادره منه وكذلك لو كان كمبيوتر فلا يعمل لسبب توترات البور سبلاي تشوش علي ادائه وحتي لو استثنينا هذه المشكله فيوجد ضجيج علي الكمبيوتر سببه مراوح التبريد لازم نختار مكان مناسب للجهاز ليس به صوت آله تعمل حتي تستطيع استقبال ادني مستويات تحادث بين الاشخاص
    إذا كنت ترغب في تشغيله من هيكل الكمبيوتر ما نقوم به؟
    المشكله ياسالي في دائره ال power splayشده التوتر الفيهو يقطع الارسال اللاسلكي

    أبو رداد
    عضو

    عدد المساهمات عدد المساهمات : 2
    الـنـقـاط الـنـقـاط : 20
    مستوي العضو : 5
    تاريخ : 28/06/2011
    مسقط الرأس : فلسطين

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف أبو رداد في الثلاثاء 28 يونيو 2011, 12:16 pm

    موضوع جميل ومتميز

    سالي
    عضو

    عدد المساهمات عدد المساهمات : 10
    الـنـقـاط الـنـقـاط : 47
    مستوي العضو : 0
    تاريخ : 17/09/2010

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف سالي في الثلاثاء 12 يوليو 2011, 10:21 pm

    لا مافهمتوني اقصد لو عاوزه اتابع الكمبيوتر مثل محادثات الاسكاي بي Very Happy Very Happy cheers

    تريستان
    عضو

    عدد المساهمات عدد المساهمات : 1
    الـنـقـاط الـنـقـاط : 10
    مستوي العضو : 5
    تاريخ : 19/08/2011
    مسقط الرأس : الجزائر

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف تريستان في الإثنين 29 أغسطس 2011, 1:58 pm

    بسم الله الرحمان الرحيم
    السلام عليكم اخي عبد الله والله انجاز عضيمالله يوفقك وننتضر منك دائما الجديدبس اخي الشرح جيد خاصة انو با عربي والله جميل بس ياريت تساعدني في امرين 1- انت بتقول الترقيم بتاع الترنزيستر في البوردة لاكن انا ماني شايفو ياريت بتقدملي اياه واذا ممكن استخدم ترنزيستر من النوع القديم ولي هو
    n90 18 ولي يستخدم في اجهزة الراديو الصغيرة
    2-ياريت تقدم ترقيم المكثفات وترتيبها
    واذا ممكن بتقلنا من اين نستطيع الحصول علي الادوات المستعملة في هاذا الجهاز مثلا هاتف نقال او او جهاز راديو fm .
    واخر امر هو كم تردد الموجة الذي نرصده بهاوشكرا اخي جزاك الله خيرا

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الإثنين 29 أغسطس 2011, 3:51 pm

    تريستان كتب:بسم الله الرحمان الرحيم
    السلام عليكم اخي عبد الله والله انجاز عضيمالله يوفقك وننتضر منك دائما الجديدبس اخي الشرح جيد خاصة انو با عربي والله جميل بس ياريت تساعدني في امرين 1- انت بتقول الترقيم بتاع الترنزيستر في البوردة لاكن انا ماني شايفو ياريت بتقدملي اياه واذا ممكن استخدم ترنزيستر من النوع القديم ولي هو
    n90 18 ولي يستخدم في اجهزة الراديو الصغيرة
    2-ياريت تقدم ترقيم المكثفات وترتيبها
    واذا ممكن بتقلنا من اين نستطيع الحصول علي الادوات المستعملة في هاذا الجهاز مثلا هاتف نقال او او جهاز راديو fm .
    واخر امر هو كم تردد الموجة الذي نرصده بهاوشكرا اخي جزاك الله خيرا

    تحياتنا لي كل اهل الجزائر الشقيق
    اولا الترانزيستور C9014 أو S9014 حتي C9021 أو S9021 كلها تعمل بكفاءه لكن تواجهك مشكله الطاقه المشروع الهنا يذكر حجر ساعه وحجر الساعة هذا لايكفي ترانزيستور مثل N9018 زمنا" طويلا" لان قدرة هذا الترانزيستور = 0.5 WATT وحجر الساعه لايعطيك أكثر من 1 وات تقريبا"
    لو عدلت الترانزيستور بالذكرته انت تحتاج الي حجر مثل هذا



    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الإثنين 29 أغسطس 2011, 4:16 pm

    اما بخصوص الترانزيستورات الصغيره فيمكنك استخراجها بسهوله من علبة الـ RF
    بعض الانواع لها:


    الخريطه للدائره مشتمله:


    ويمكن استخدام المكثفات السراميك فهي صغير لاتزيد من الحجم شيئا" وايضا كذلك المقاومات الملونة الصغيرة جدا" غالبا" ماتوجد في الاجهزة الرقميه وألعاب الاطفال الصغيرة
    أي إستفسارآخر ... لاتتردد


    ▓▓▓▓▓▓▒▒▒▒▒▒░░░░░░

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الأربعاء 31 أغسطس 2011, 8:38 am

    بخصوص التردد فهو 320 ميجا هرتز


    ▓▓▓▓▓▓▒▒▒▒▒▒░░░░░░

    aa-s
    عضو

    عدد المساهمات عدد المساهمات : 3
    الـنـقـاط الـنـقـاط : 30
    مستوي العضو : 5
    تاريخ : 15/09/2011
    مسقط الرأس : مكة

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف aa-s في الخميس 15 سبتمبر 2011, 2:49 pm

    السلام عليكم ورحمة الله وبركاته

    المهندس بابكر
    شكرا لك على الموضوع
    .............
    *هل يمكن استبدال الدبوس بهوائي الهواتف المحمولة(الجوالاات)؟

    وايضا سلك الهوائي اين يتصل ؟ لم ارى له رسم في المخطط(اشرح لي طريقة تو صيله)

    وهل المقومات اذا كانت نفس القيمة هل تضر بجودة الصوت( لايهمني استهلاك البطارية)
    وجزاك الله خيرا

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الخميس 15 سبتمبر 2011, 4:52 pm

    aa-s كتب:السلام عليكم ورحمة الله وبركاته

    المهندس بابكر
    شكرا لك على الموضوع
    .............
    الله يكرمك


    *هل يمكن استبدال الدبوس بهوائي الهواتف المحمولة(الجوالاات)؟
    يمكن استخدام هوائي الجوال

    وايضا سلك الهوائي اين يتصل ؟ لم ارى له رسم في المخطط(اشرح لي طريقة تو صيله)
    الهوائي يتصل علي ملف الرنين بعد وضع مكثف 2 ~ 5 بيكو فاراد بينه وبين الهوائي لكن اكتفيت بوضع قطعة المعدن المحشورة أسفل ملف الرنين ومتصلة بالدبوس حتي لا تبدد قدرة البطارية لان طول الهوائي كما تعلم يرهق ترانزيستور دائرة الارسال

    يمكنك توصيل الهوائي كما في الصورة :





    وهل المقومات اذا كانت نفس القيمة هل تضر بجودة الصوت( لايهمني استهلاك البطارية)
    وجزاك الله خرا
    علي الا تنقص كثيرا 5 كيلو كأقصي لونقصت كتير غير جوده الصوت لاترسل بوضع سليم تقطع مصحوب بشوشره في جهاز الاستقبال

    aa-s
    عضو

    عدد المساهمات عدد المساهمات : 3
    الـنـقـاط الـنـقـاط : 30
    مستوي العضو : 5
    تاريخ : 15/09/2011
    مسقط الرأس : مكة

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف aa-s في الخميس 15 سبتمبر 2011, 7:34 pm

    طيب.. لو اختلفت القيم عن الموجودة بالشرح هل تردد الاشارة يتغير؟

    اذا كانت الاجابة لا كيف اتحكم بتردد الاشارة

    وشكرا لك.

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الخميس 15 سبتمبر 2011, 7:48 pm

    aa-s كتب:طيب.. لو اختلفت القيم عن الموجودة بالشرح هل تردد الاشارة يتغير؟

    اذا كانت الاجابة لا كيف اتحكم بتردد الاشارة

    وشكرا لك.

    لو إختلفت قيم المكثفات وبالاخص مكثف الرنين يتغير التردد تبعا لمواسعة المكثف

    تتحكم بالتردد بواسطة مكثف متغير مثل هذا :


    aa-s
    عضو

    عدد المساهمات عدد المساهمات : 3
    الـنـقـاط الـنـقـاط : 30
    مستوي العضو : 5
    تاريخ : 15/09/2011
    مسقط الرأس : مكة

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف aa-s في الجمعة 16 سبتمبر 2011, 9:02 pm

    سؤال اخر ...

    هل استطيع استبدال الهوائي بسماعة للحصول على مكبر صوت?

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في السبت 17 سبتمبر 2011, 12:28 am

    تطبيق لدائرة صوت :



    murtada
    عضو

    عدد المساهمات عدد المساهمات : 1
    الـنـقـاط الـنـقـاط : 10
    مستوي العضو : 5
    تاريخ : 18/09/2011
    مسقط الرأس : مدني

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف murtada في الأربعاء 19 أكتوبر 2011, 10:45 am

    شكرا على المجهود بس بالنسبه للاستقبال هل ينفع جهاز راديو يلتقط fm وهل في عندك دائرة

    مهندسه
    .
    .

    عدد المساهمات عدد المساهمات : 43
    الـنـقـاط الـنـقـاط : 940
    مستوي العضو : 0
    تاريخ : 31/08/2010
    العمر : 27
    مسقط الرأس : عطبرة

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف مهندسه في الأربعاء 19 أكتوبر 2011, 5:18 pm

    murtada كتب:شكرا على المجهود بس بالنسبه للاستقبال هل ينفع جهاز راديو يلتقط fm وهل في عندك دائرة
    ذكر ترددها 320ميجا والراديو اعلي 108 ميجا
    اجهزه التجسس لاتستقبل بالراديو في العاده للسريه
    في دائره تانيه يبدو لي هنا http://hasaya.own0.com/t4-topic
    وهنا علي الموجه القصيرة http://hasaya.own0.com/t79-topic
    اسهل اتنين

    mohamed allam
    عضو

    عدد المساهمات عدد المساهمات : 3
    الـنـقـاط الـنـقـاط : 30
    مستوي العضو : 5
    تاريخ : 11/11/2011
    مسقط الرأس : cairo

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف mohamed allam في الجمعة 11 نوفمبر 2011, 8:26 pm

    اولا انا بشكر حضرتك علي المجهود الرائع
    ثانيا ليا بعض الاستفسارات - و هطول عليك شويه- لسه مبتدئ في المجال ^^
    1- الترانزستور المستخدم الــ smd يا ريت حضرتك تقولنا علي ترقيمه؟ عشان انا مش عاوز استخدم الترانزستورات العاديه لان حجمها هيكون كبير ... و يا ريت حضرتك تقولنا ازاي نجيب عناصر smd نشتريها منين يعني ولا لازم نستخرجها من جهاز تالف ؟
    2- يعني ايه البدائل الالكترونيه ؟ و هل هي انك تستبدل عنصر عادي باخر smd ولا حاجه تانيه ؟ ولا عنصر عادي باخر مثله؟ و انا عندي كتاب smd code book هل ممكن يفيدني في الموضوع دا؟
    3- هل المكثف المتغير الي حضرتك ذكرته يتم وضعه بدل المكثف الي قيمته50 بيكو الي موجود بجوار الملف ولا فين ؟
    4- الملف الي حضرتك مستخدمه اعمله او " الفه " بايدي ولا موجود في جهاز ممكن استخرجه منه ولا بيتباعه في المحلات ؟ و لو بيتلف قطر اللفه قد ايه؟
    و الف الف شكر علي وقتك...

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في السبت 12 نوفمبر 2011, 9:39 am

    mohamed allam كتب:اولا انا بشكر حضرتك علي المجهود الرائع
    ثانيا ليا بعض الاستفسارات - و هطول عليك شويه- لسه مبتدئ في المجال ^^
    ياهلا ومرحبا فيك

    كتب:
    1- الترانزستور المستخدم الــ smd يا ريت حضرتك تقولنا علي ترقيمه؟ عشان انا مش عاوز استخدم الترانزستورات العاديه لان حجمها هيكون كبير ...

    الترانزيستور الاستخدمته bfs100 استخرجته لم اجد له اي بيانات وجدت واحد آخر معادل له في القدره
    حمّله من هنا

    كتب:
    و يا ريت حضرتك تقولنا ازاي نجيب عناصر smd نشتريها منين يعني ولا لازم نستخرجها من جهاز تالف ؟

    طبعا العناصر الجديدة نظريا" أصلح من العناصر المستخرجة لكن كما تعلم أن أغلب العناصر الجديده أقل كفاءة بسبب رداءة الصناعات التي غزت الاسواق
    كتب:
    2- يعني ايه البدائل الالكترونيه ؟ و هل هي انك تستبدل عنصر عادي باخر smd ولا حاجه تانيه ؟ ولا عنصر عادي باخر مثله؟ و انا عندي كتاب smd code book هل ممكن يفيدني في الموضوع دا؟
    بدائل العناصر الإكترونية هي العثور علي عنصر مقارب للعنصر الغير موجود في الحقيقه لايوجد عنصر مساوئ لعنصر آخر ولاينجح هذا الاسلوب في الايسيهات كثيرا لانه محصور تقريبا في ايسيهات الصوت
    كتب:
    3- هل المكثف المتغير الي حضرتك ذكرته يتم وضعه بدل المكثف الي قيمته50 بيكو الي موجود بجوار الملف ولا فين ؟

    نعم .. بدل المكثف 50pF المتوازي مع الملف
    كتب:
    4- الملف الي حضرتك مستخدمه اعمله او " الفه " بايدي ولا موجود في جهاز ممكن استخرجه منه ولا بيتباعه في المحلات ؟ و لو بيتلف قطر اللفه قد ايه؟
    3 ملي تقريبا انا لففته


    كتب:و الف الف شكر علي وقتك...
    شكرا علي المرور

    mohamed allam
    عضو

    عدد المساهمات عدد المساهمات : 3
    الـنـقـاط الـنـقـاط : 30
    مستوي العضو : 5
    تاريخ : 11/11/2011
    مسقط الرأس : cairo

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف mohamed allam في الأحد 13 نوفمبر 2011, 2:32 am

    الف شكر يا استاذ بابكر ربنا يجعله في ميزان حسناتك ....

    بالنسبه للبدائل انا مش قصدي طبعا علي الايسيهات و بدائلها..
    لكن قصدي علي الترانزستورات و المقاومات و الدايود
    هل ممكن لو عرفت ترقيم العنصر العادي " الكبير الحجم "
    ممكن احصل علي مثيله في العناصر الـ smd ...
    يعني في مثلا زي قاموس يوضح ان العنصر الترانزيستور العادي "الكبير حجما" مثلا مثلا dgk546hg بيكافئ العنصر الترانزيستور ال smd مثلا لbc54796 مثلا ولا اجيب مكافئه ازاي
    و شكرا بجد و الله و ان شاء الله هنفذ الفكره دي بس هدخل في مشروع اخر غير فكره حضرتك و شكرا...

    mohamed allam
    عضو

    عدد المساهمات عدد المساهمات : 3
    الـنـقـاط الـنـقـاط : 30
    مستوي العضو : 5
    تاريخ : 11/11/2011
    مسقط الرأس : cairo

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف mohamed allam في الأحد 13 نوفمبر 2011, 3:11 am

    سؤال تاني يا استاذنا....
    لو عاوز الدائره تشتغل عند تردد في الـ fm مثلا ... استخدم المكثف المتغير عشان اغير في التردد ولا في حل افضل ....
    انا عاوز اشغلها علي تردد معروف لاني مش هستخدمها كجهاز تجسس و كمان عشان اعرف اعملها دائره استقبال سهله و مش معقده و برضو تكون بـ smd
    و شكرا ...

    بابكر عبيد الله
    عضـو

    عدد المساهمات عدد المساهمات : 177
    الـنـقـاط الـنـقـاط : 93750
    مستوي العضو : 7
    تاريخ : 26/08/2010
    مسقط الرأس : C

    رد: اصغر جهاز تجسس يمكنك صنعه

    مُساهمة من طرف بابكر عبيد الله في الأحد 13 نوفمبر 2011, 7:59 pm

    mohamed allam كتب:الف شكر يا استاذ بابكر ربنا يجعله في ميزان حسناتك ....

    بالنسبه للبدائل انا مش قصدي طبعا علي الايسيهات و بدائلها..
    لكن قصدي علي الترانزستورات و المقاومات و الدايود
    هل ممكن لو عرفت ترقيم العنصر العادي " الكبير الحجم "
    ممكن احصل علي مثيله في العناصر الـ smd ...
    يعني في مثلا زي قاموس يوضح ان العنصر الترانزيستور العادي "الكبير حجما" مثلا مثلا dgk546hg بيكافئ العنصر الترانزيستور ال smd مثلا لbc54796 مثلا ولا اجيب مكافئه ازاي
    و شكرا بجد و الله و ان شاء الله هنفذ الفكره دي بس هدخل في مشروع اخر غير فكره حضرتك و شكرا...
    طبعا مثيلة وليس بديله لان البديل يحمل رقم مختلف لكن من عناصر smd توجد كل الارقام التي تحمل القدرات الصغيرة وكذلك الدايودات مع تغييره من إسطواني إلي مربع تتبع نفس اللون تقريبا والمقاومات مكتوب عليها بطريقه شفرة المكثفات السراميك
    نأخذ مثلا الايسيهات لودخلت موقع الداتا شيت تجد البدائل للايسيهات بهذه الطريقه لو تلاحظ نفس الرقم موضوع علي تلات احجام من نفس النوع تبعا للحجم أو المساحة التي بها الجهاز المُصَنّع انظر الصورة لمثال أيسيه mc4558


    فذلك لايعتبر بديل انما هو نفس الترانزيستور لكن بحجم smd
    ** ملاحظه صغيرة:
    بعض الاجهزة بها عناصر smd غير معلّمة بأرقام ذلك لأن المصنع القدمها لا يعرف ان اناسا" يحاولون في صيانتها فالمقصود تغيير البوردة بكاملها لكن نحن العرب بسبب أشياء كثيرة لا حصر لها نحاول أن نصينها ففي الحاله ندرس قدرة وجُهد البورده ومخارجها من أخري سليمة ونقدم القطعه التالفه بالمعادل سواء كان من قطع smd أو غيره

      الوقت/التاريخ الآن هو الثلاثاء 24 مايو 2016, 11:46 am
